单级高P反激式LED电源应用方案

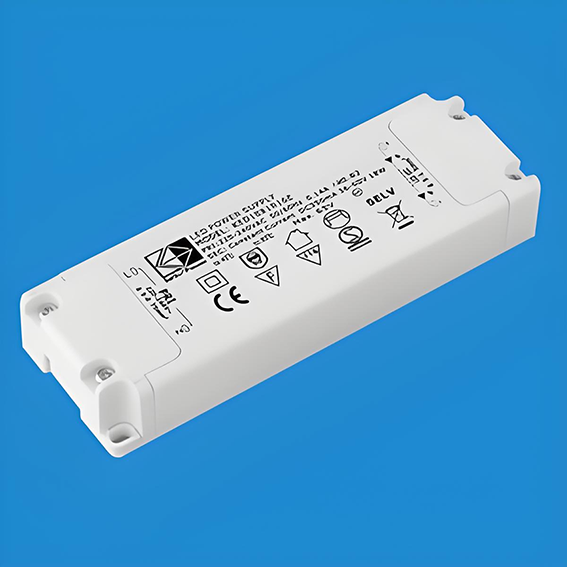

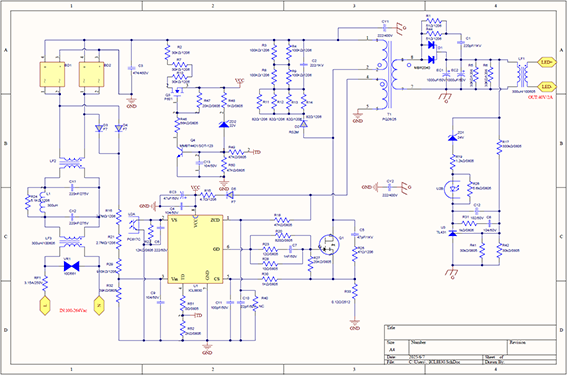

采用ICL8830+CoolGaN 单级 PFC 反激式控制器设计的76W LED恒压驱动电源，工作于高频状态，效率高（>90%），有效缩小变压器尺寸并实现整体轻薄的设计。

采用 SSR反激式拓扑， CV 输出，从轻负载到满负载均拥有出色的功率因数和低 THD，待机功耗低。完善的BI/BO/OVP/OCP/OTP等保护功能。小型 PG-DSO-8 封装，与 ICL88xx 控制器系列引脚直接兼容。

主要性能指标
输入电压：176V-264V/AC
输出参数：48V/1.60A  76.8Wmax
功率因数(230VAC）：>0.97
整机效率(230VAC): >91%
待机功率(230VAC):230mW
总谐波失真：<9.60%


使用英飞凌芯片
ICL8830+IGD70R140D2S
方案开发状态：推广阶段，适合小批量生产
商业模式：提供一体化的解决方案及相关的英飞凌核心元器件

筛选标签

主要芯片：ICL8830，GaN，超薄型电源
关键技术：SSR 、高频反激式拓扑、CV

目标应用：商业及公共场所等室内外LED照明

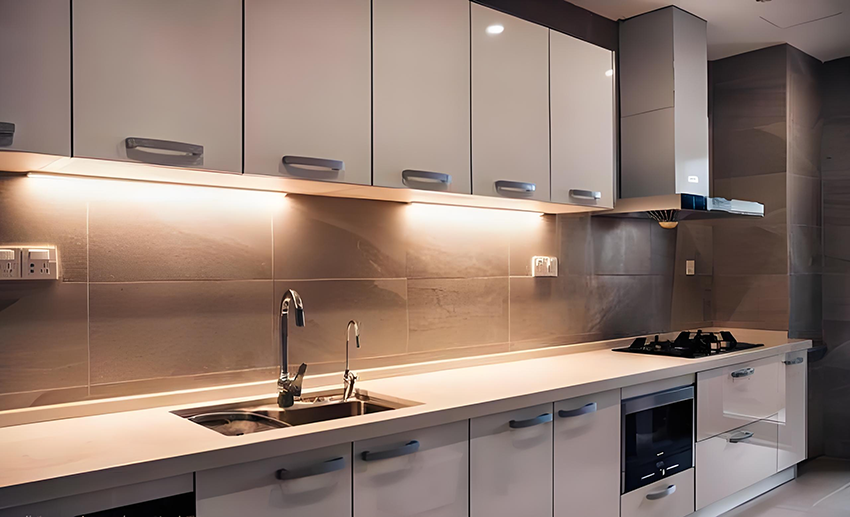

应用场景：厨卫照明

更多详细应用资料及供应事宜，请联系我们客服！
