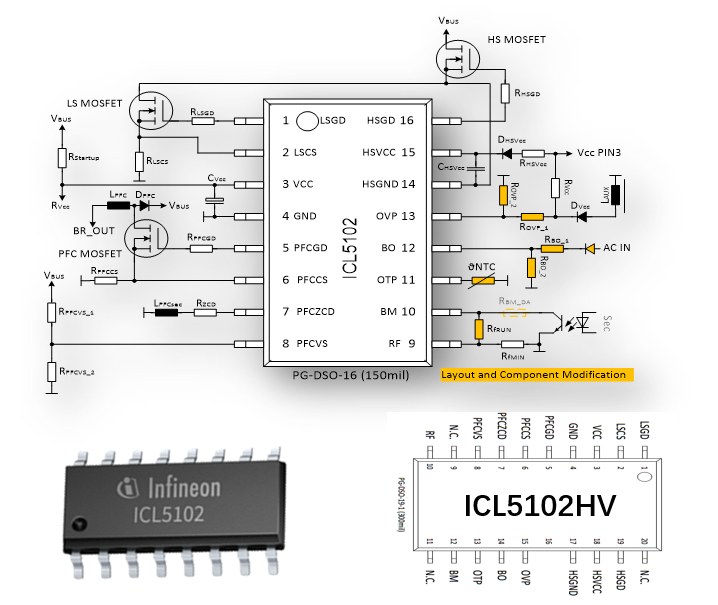

本方案驱动芯片ICL5102集成数字PFC和先进的半桥驱动，支持AC和DC输入，输入电压范围90-305VAC(HV版本支持480V)，

功率因素大于96%，THD小于10%，效率高达95%。可设计为LLC或LCC拓扑结构，支持恒压(CV)或恒流(CC)输出，工作频率

范围为25kHz至500kHz，负载范围大，启动电流小于100μA，点灯时间快，内置过温保护，具备自动重启功能。工作温度

-40℃℃到+125℃，应用于室内外LED 照明。0-10V调光接口可满足多种场景节能控制。

主要性能指标：

  - 输入电压: 90V-305V/AC(HV版本支持480V)

   -  输出功率: 60-350Wmax

   - 功率因数(230VAC)：>0.96

   - 整机效率(230VAC): >92%

   - 总谐波失真: <10%

   - 调光范围(0-10V)：5%-100%，1% 调光深度

应用场景：

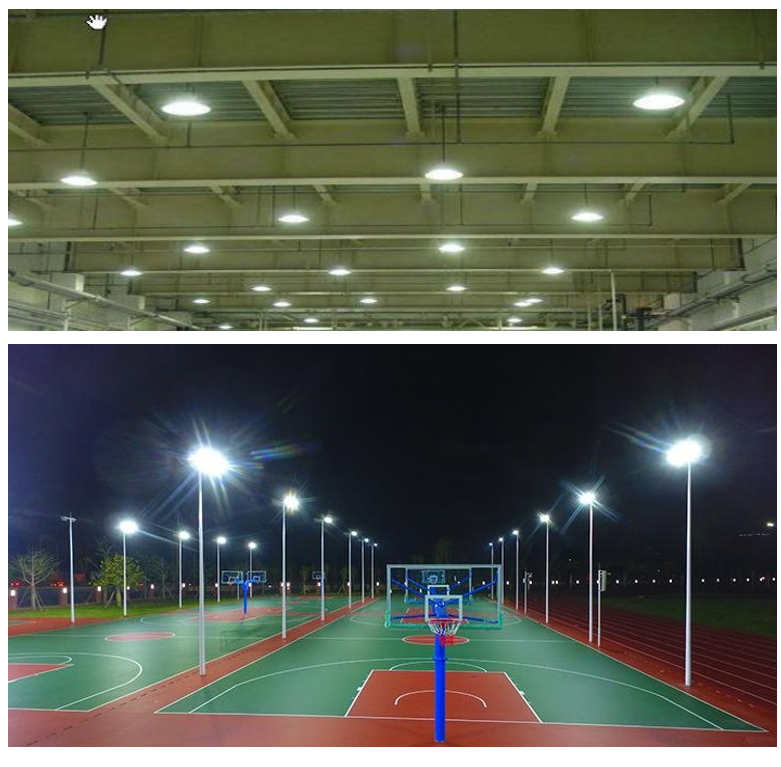

本方案适用于商业、公共场所等室内外LED照明灯具配套电源关键技术:大功率LED电源，三合一调光。

核心器件：

ICL5102/IPD60RXXXP7/IPD60RXXXP7S/IPD60RXXXCE搭配ILD8150E实现恒流输出

开发状态:批量推广，为客户提供相应的设计方案及核心元器件供应链
