发射电路专用芯片-TDK5110F

   TDK5110F 是一块仅有的芯片对于工作在频带范围为 433-435MHz 的电路。

   这块芯片集成度很高，只需少量的外围器件。硬件含有一个全集成 PLL 合成器 和一个高效的功率放大器用来驱动螺旋天线。 专用电路和独特功率放大器的设计可以减少电流消耗，因而可以延长电池寿命。 别的特点还包括一个低功耗模式和 一个独立的时钟输出。

 特性

·全集成频率合成器

·具有无需外部器件的 VCO

·ASK/FSK 两种调制方式

·频率范围是 433-435MHz

·高效的功率放大（典型的 10dBm）

·较低的供电电流

·供电电压范围 2.1-4V

·温度范围-40℃-125℃1

·具有掉电模式

·晶振为 13.56MHz

·FSK 开关

·给单片机的独立时钟输出

·外部器件总数少

 应用

·胎压监测系统

·无钥匙进入系统

·远程控制系统

·报警系统

·通信系统

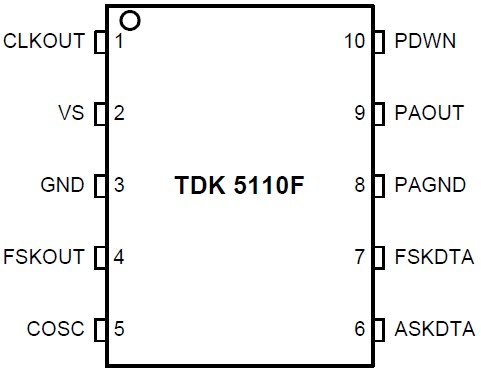

TDK5110F引脚说明：
