高效率LED 电流纹波消除芯片

1.特色

■ 频闪去除器

■ 最大输出电流分别 300mA及600mA,

■ 最大输出 LED 电压为 100V.

■ 自动侦测前级 LED 电流

■ 内置缓启动功能

■ 内置LED开路保护功能

■ 内置LED短路保护功能(死锁模式)

■ 内置过温度保护功能(死锁模式)

     描述

ZA85183/A 是针对LED电源应用的一个自动电流纹波消除器,在ZA85183/A输      出端,有一个侦测及调整电流的模块,被设计用来在大范围的LED电压变动时仍能消  除前级电流源的电流纹波。

ZA85183和ZA8518A的最大输出电流分别为300mA和600mA,使用者可以在不同电流需求下选用合适的型号,另外ZA85183/A 内置过温度保护电路,它可以预防因过度的功耗造成温度过高所产生的损坏。

应用

■ 高功率LED 驱动器

■ 调光电源

■ 电流稳定器

■ 其他LED 照明应用

■   通用定电流源

     应用讯息

     操作

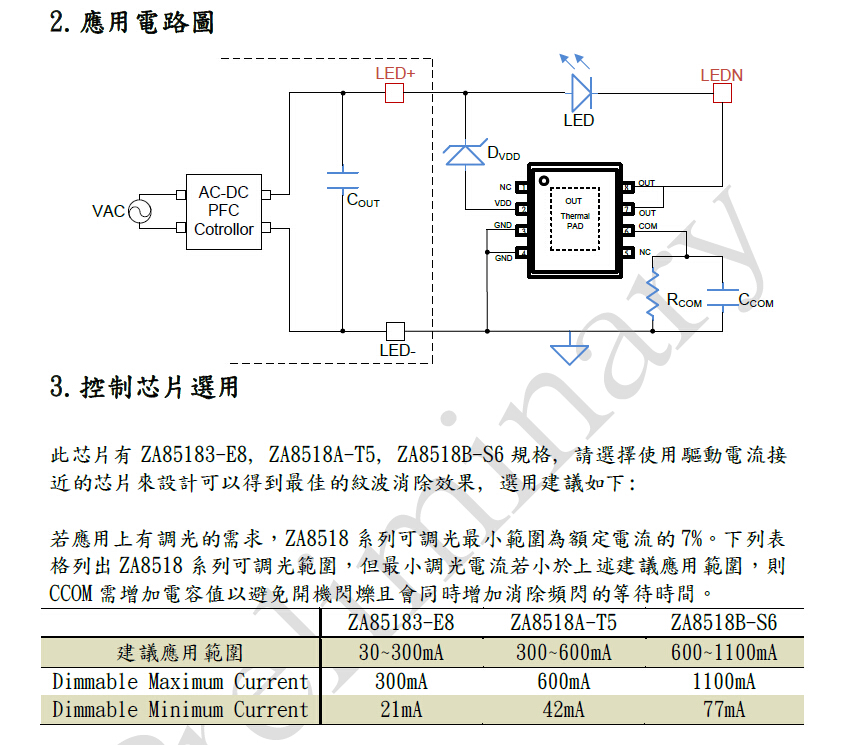

ZA85183/A主要应用在LED照明,可以消除低频电流纹波。

对于LED的驱动模块,功能就类似电流纹波的滤波器,特别是在单极的LED驱动模    块,它适合在宽的输出电压规格（输出电压可从5V到100V）,同时也能够并联使用来提高LED输出电流的应用.

ZA85183/A 提供可靠的保护机制,如LED 短路保护（采死锁模式）, LED 开路    保护（采锁自动回复模式）,和过温度保护功能（采死锁模式）

     VDD Pin

当VDD Pin的电压上升到UVLO(on)电压, ZA85183/A 开始工作,并且有很快的启动时间.能够降低电源模块的总启动时间,VDD Pin的操作电压是从5V到60V

    调光控制

ZA85183/A 能够提供前端驱动器调光控制需求,它可以很容易相应与系统负载的变动

     负载设定

ZA85183 可以自动侦测前级输出电流并容许最高300mA通过,而ZA8518A可以自动侦测前级输出电流并容许最高600mA通过,除了消除纹波之外,并使系统能够维持在前级设定的电流大小下工作。

    Ccom 选择

利用Ccom去消除输出电流纹波,Ccom 建议值是大于等于4.7uf,较大的容值可以明显消除电流纹波和较慢的反馈速度.

Out Pin

ZA85183/A 在OUT Pin内置100V的MOSFET,所以在所有的操作条件下OUT Pin 必须低于100V的崩溃电压(特别是LED 短路或开路的条件下)

过温保护功能

无论如何,在正常的负载条件下不应该超过接面温度,ZA85183/A的过温保护功能可以预防过度的功耗造成的零件损坏, 当芯片温度超过155度C,ZA85183/A会关闭输出电流直到重新启动.

LED短路保护功能

ZA85183/A 内置短路保护功能当 LED被短路后,OUT Pin 超过 LED 短路保护门坎电压,ZA85183/A会关闭内部的MOSFET,并进入死锁模式,当VDD电压低于UVLO(off),然后重新开启AC输入电压,系统才会再一次的启动

并联操作应用

当LED电源模块的输出电流大于ZA85183/A的输出能力,我们可以并联使用多颗的ZA85183/A来提供较大的LED电流应用 .
